Szoláris szabályzók
Figyelmeztetés: vákumcsöves napkollektorok esetén a hőmérőszondáknak igen magas hőmérsékletet kell elviselniük (200-300°C). Erre csak néhány vezérlő szondája alkalmas.
A szoláris szabályzók hivatottak ellátni a napkollektoros rendszerkben a különböző vezérlési feladatokat. Ezek a hőmérsékletek érzékelése, szivattyúk kapcsolása, energiatermelés mérése, stb.
Ezeket a szbályzókat a Kardos Labor Kft Németországból importálja a Prozeda GmbH-tól.
A következő szabályzókról a képek alatt található dokumentumokban olvashat bővebben.
PICO 200 szabályzó
Egy napkollektormezőből és egy tartályból álló rendszereknél alkalmazható.
Merőben új formájú szoláris szabályzó, melyen a bekapcsolási hőmérsékletkülönbség és a tároló maximális hőmérséklete változtatható.
Kis mérete, megbízható működése, minimális szerelési igénye teszi versenyképessé a szabályzók között,alacsony áráról nem is beszélve.
A szimpla megjelenés mögött rejtőzik néhány fontos és hasznos szolgáltatás, úgymint LED-es hibajelzés az érzékelők meghibásodásakor, vagy ha a kollektor hőmérséklete jelentősen túllépi a tároló hőfokát (60°C + ΔT), vagy például a szivattyú automatikus beindítása 10 naponként a beragadás megelőzésére.
Fagyvédelmi funkció is aktiválható a készülékben lévő rövidzár áthelyezésével.
Adatai:
- bekapcsolási ΔT tartomány: 2 - 18K
- maximális tároló hőmérséklet: 25 - 95°C
- a szivattyú-kapcsoló áramkör maximális árama 2A
PICO 200 letölthető telepítési segédlet
PICO 400 szabályzó
A PICO 400 tulajdonképpen a PICO 200 elektronikusan programozható továbbfejlesztett változata LCD kijelzővel.
A szabályzóba épített mikrokapcsoló gombjával, a készülék megbontása nélkül lehet a megfelelő programozást elvégezni.
Egyéb tulajdonságai a PICO 200 -al egyezőek.
PICO 400 letölthető telepítési segédlet
Basic szabályzó
A Basic szabályzó alkalmas egy napkollektormező és egy tároló vezérlésére több különleges funkcióval:
- kézi (elektronikus) vezérlés,
- kollektor védelem,
- visszahűtő funkció,
- üzemidő mérés, kijelzés
- hibakijelzés, cirkuláció figyelés.
A nagyméretű LCD kijelző könnyű leolvashatóságot biztosít. A készülék árához képest nagy tudású szabályzó, szinte minden adat leolvasható róla, ami akollektoros rendszernél fontos lehet.
Basic kezelési és használati utasítás
Energy szabályzó
Az Energy változat tulajdonképpen egy Basic bővített funkciókkal.
Az alapműködésen kívül képes hűtés-fűtés vezérlésre a termosztát funkcióval és egy jeladós vízóra beépítésével alkalmas a termelt hőmennyiség mérésére és kijelzésére.

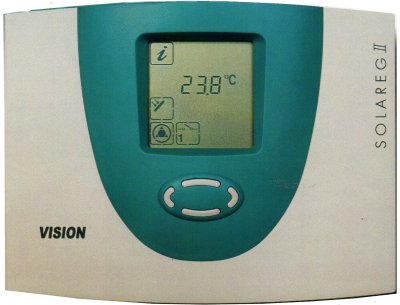

Vision plus szabályzó
A Vision Plus 1 napkollektormezőből és 1-2 tartályból, vagy 2 napkollektormezőből és 1 tartályból álló rendszereket képes vezérelni, mérni, emellett egy harmadik kimenetet felhasználhatunk egy fűtési vagy hűtési termosztát, vagy egy napkollektoros rendszertőlfüggetlen ΔT vezérlésére.
Egyéb funkciók:
- kézi (elektronikus) vezérlés,
- kollektor védelem,
- visszahűtő funkció,
- fagyvédelmi funkció,
- jeladós vízóra bemenet,
Plusz szolgáltatásai:
- beállítható működési idők,
- kijelző világítás,
- valós idejű óra,
- állítható mintavételezés (liter/imp.- energiaméréshez),
- állítható tároló prioritás.
Vision kezelési és használati utasítás
Vision plus kiegészítő lap a módosításokról

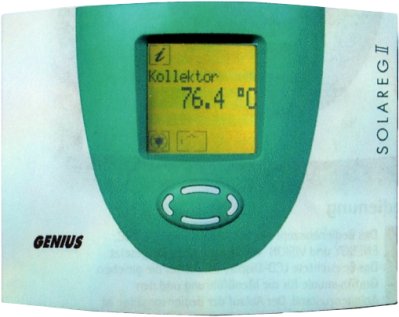

Genius plus
A Genius 1 napkollektormezőből és 1-3 tartályból vagy 2 napkollektormezőből és 1-2 tartályból álló rendszereket képes vezérelni, mérni bypass funkcióval.
A kollektor köri vezérlésben nem használt kimenetek egyéb funkciók ellátására programozhatók pl.: termosztát, differenciál szabályzás, időzítő óra, stb.
Nagytudású változata a szabályzó családnak, szöveges kijelzővel, sok funkcióval:
- 6 vezérelhető kimenet, 10 mérőbemenet,
- kézi (elektronikus) programozás és vezérlés,
- kollektor védelem,
- visszahűtő funkció,
- fagyvédelmi funkció,
- vákuumcsöves működtetés,
- energiatermelés mérése (kiegészítő jeladós vízórával),
- opcionálisan adatkiolvasás, távvezérlés, PC-s kontrol és távszabályzás,
- opcionálisan, szoftver csere esetén, időjárásfüggő fűtésszabályzást is el tud látni.
Genius plus kezelési és használati utasítás
